1 概述

GKZX-S8A針對燃氣行業中小型系統使用的一款氣體報警控制器。該控制器采用無極性二總線制信號傳輸、布線靈活、通訊穩定、安裝成本低。

本產品具有如下特點：

·12864液晶屏顯示，全中文菜單操作；

·系統抗干擾能力強，布線經濟，安裝方便；

·自動故障檢測，能準確指示故障部位及類型；

·可自動檢索探測器類型和報警點，實現%LEL/PPM/%VOL多類型探測器在同一系統監控。

·內置大容量數據存儲，能記錄999條報警信息，信息掉電不丟失；

·RS485通訊接口（標準Modbus協議），能實現與上位機控制系統聯網，實現異地監控，較大提高可監控的及時性、準確性；

·內置3組繼電器觸點信號輸出，可聯動控制排風扇或電磁閥等設備。聯動信號可手動、自動輸出。

本產品的設計、制造及檢驗均遵循以下國家標準：

GB 16808-2008《可燃氣體報警控制器》

2 技術參數

表 1  技術參數

3 安裝說明

安裝位置：非防爆場合，值班室或經常有人員出入的地方。

安裝高度：方便操作即可，一般選為距離地面1.6m處。

安裝步驟：

A、請在墻壁上打2個水平距離為150mm、直徑為6mm的固定孔；

B、用Φ6塑料脹塞把安裝板固定在墻壁上；

C、將控制器背面的安裝掛鉤懸掛在安裝板上。

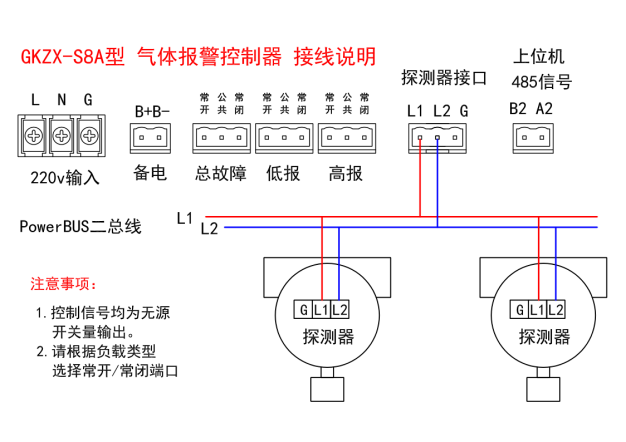

4 接線說明
